Montering av FMC230 MB Sprinter

Montering av FMC230 MB Sprinter

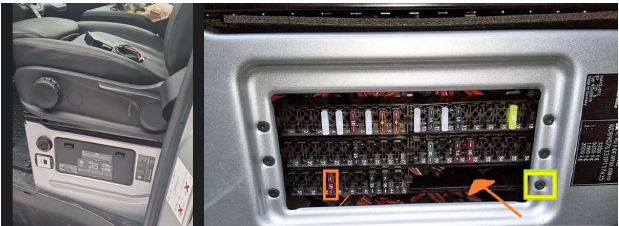

Under førersete skal det være et svart deksel som må fjernes for å komme til sikringsboksen.
I bilde under er det forklart hva som skal gjøres.


Oransje markering rundt sikringen er kun et eksempel, så her må det måles frem til konstant strøm.
Ofte er de fleste sikringer satt opp med konstant strøm.

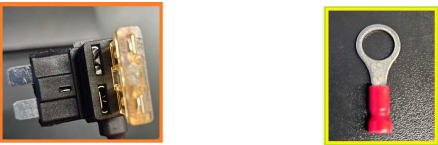

Benytt Piggy back kabel, ta ut original sikring, sett inn original sikring i munnstykket på Piggy back,
og deretter tilbake der original sikring var plassert. (se bilde)


Jording/Svart kabel settet på ved å skru ut skruen som er markert grønn og gul. (Se bilde)
Her kan dere evt benytte skrue som er festet med 10mm skralle.

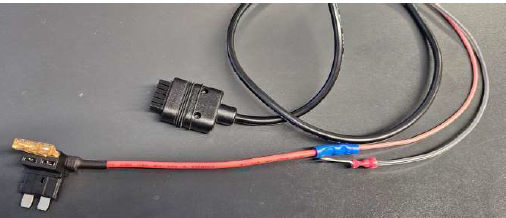

Om kabelsettet til FMC230 ikke er ferdig montert må dette settes sammen før alt annet.
Som vist på bilde.


Info
Orange pil = lokasjon på Kjørebok etter at installasjonen er ferdig
