Montering av FMC230
1. Formål
Denne instruksen beskriver korrekt montering av Zeekit FMC230 GPS-enhet i kjøretøy.
2. Kontroll av produsentkrav
Før installasjon av FMC230 skal montør kontrollere om kjøretøyprodusenten har spesifikke krav til tilkobling av ekstrautstyr.
Dersom produsenten krever bruk av dedikerte tilkoblingspunkter eller påbyggingsgrensesnitt, skal disse benyttes i henhold til gjeldende produsentretningslinjer.
Hvis det ikke foreligger spesifikke krav, skal standard monteringsprosedyre følges.
Dersom produsenten krever bruk av dedikerte tilkoblingspunkter eller påbyggingsgrensesnitt, skal disse benyttes i henhold til gjeldende produsentretningslinjer.
Hvis det ikke foreligger spesifikke krav, skal standard monteringsprosedyre følges.
3. Montering
3.1 Lokalisering av batteri
Finn kjøretøyets batteri. Batteriet er normalt plassert i motorrommet.
Finn kjøretøyets batteri. Batteriet er normalt plassert i motorrommet.
3.2 Plassering av enhet
Plasser FMC230-enheten på siden av eller oppå batteriet ved hjelp av den forhåndsmonterte dobbeltsidige tapen på undersiden av enheten.
Plasser FMC230-enheten på siden av eller oppå batteriet ved hjelp av den forhåndsmonterte dobbeltsidige tapen på undersiden av enheten.
3.3 Elektrisk tilkobling
Koble enhetens ledninger som følger:
Koble enhetens ledninger som følger:
- Rød ledning (+) til positiv batteripol eller produsentgodkjent tilkoblingspunkt.
- Sort ledning (−) til negativ batteripol eller produsentgodkjent jordingspunkt.
Alle tilkoblinger skal utføres i henhold til kjøretøyprodusentens anbefalinger.
4. Kjøretøy med batterivakt
Viktig: På kjøretøy som er utstyrt med batterivakt skal den sorte ledningen (−) kobles til et godkjent chassis-jordingspunkt og ikke direkte til batteriets negative pol.
Jordingspunkt finnes normalt i nærheten av batteriet.
5. Dokumentasjon
Dersom enheten ikke er merket med registreringsnummer, skal følgende dokumenteres:
- Serienummer på FMC230-enheten (fotograferes)
- Kjøretøyets chassisnummer
Dokumentasjonen sendes til: support@zeekit.no
6. Support
Ved spørsmål knyttet til installasjon eller teknisk utførelse, kontakt Zeekit Support: Telefon: 66 80 48 40
7. Referansebilder
Bildene i dokumentet viser eksempler på:

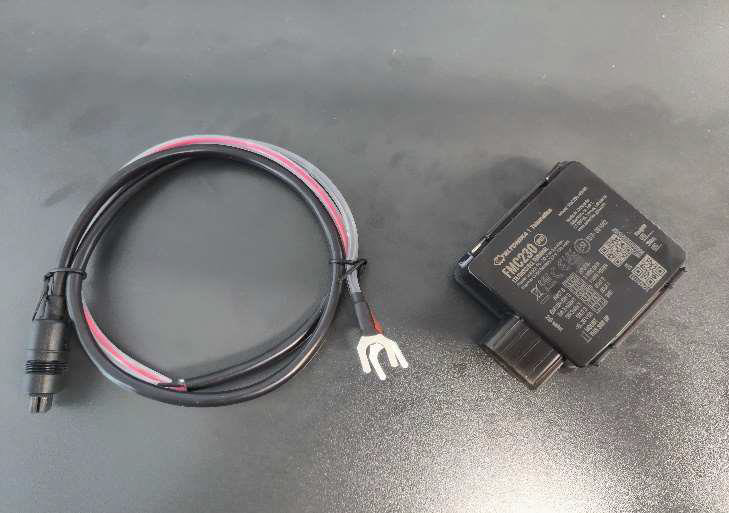

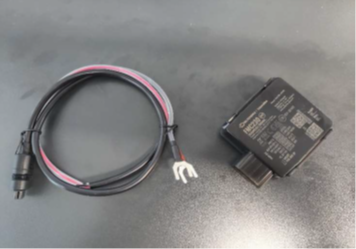

- Standard FMC230-enhet med kabelsett

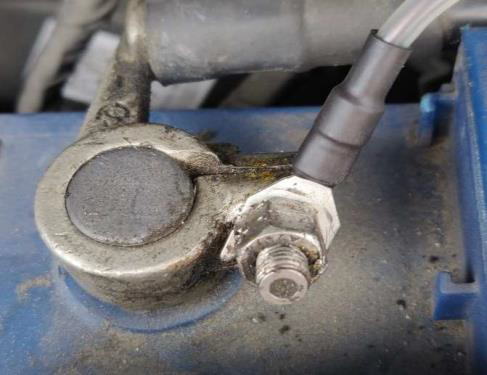

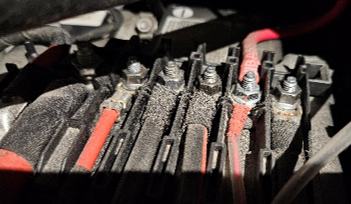

- Tilkoblingspunkter for pluss og minus/jord

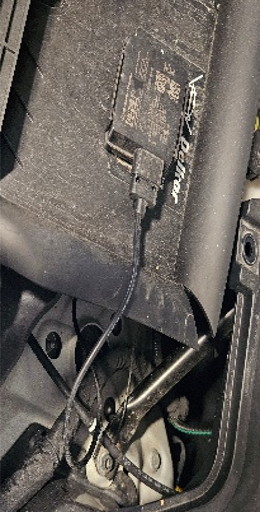

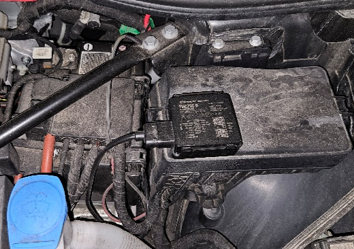

- Eksempler fra ulike kjøretøymodeller (bl.a. Tesla Model Y og Skoda Enyaq)
