Montering av FMC640/FMC650

Montering av FMC640/FMC650

ANTENNE:
GPS antennen monteres på dashbordet med limsiden ned slik at den har fri sikt oppover og ikke omgitt av metall.
GSM Antennen monteres på vindu eller på et plastdeksel i dasjbord, bør ha avstand til elektronikk som er følsom for gsm støy.
Kablene fra antennene strekes ned til Teltonika enheten og buntes opp. Ikke bunt de sammen i runde sirkler da dette kan medføre økt GSM støy. Skru antennekontaktene godt fast slik at de ikke skrur seg ut pga. vibrasjoner.
Hvis andre antenner eller plasseringer skal brukes må dette først avtales med montør ansvarlig hos oss.

STRØM:
Sort kobles til et godt jordingspunkt. Rød kobles med 3amp sikring til konstant/batteri pluss 6,8-48VDC. Grønn kobles til tenningsstrøm eller ACC + 10-30VDC. Kablene tapes sammen og føres til A1 enheten slik at de ikke henger løst og kobles til i 2x10 socket.

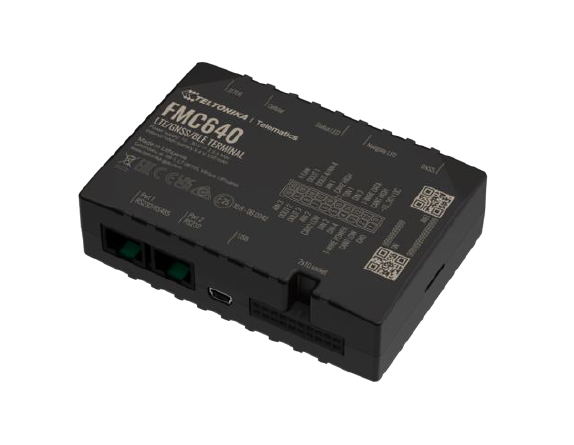

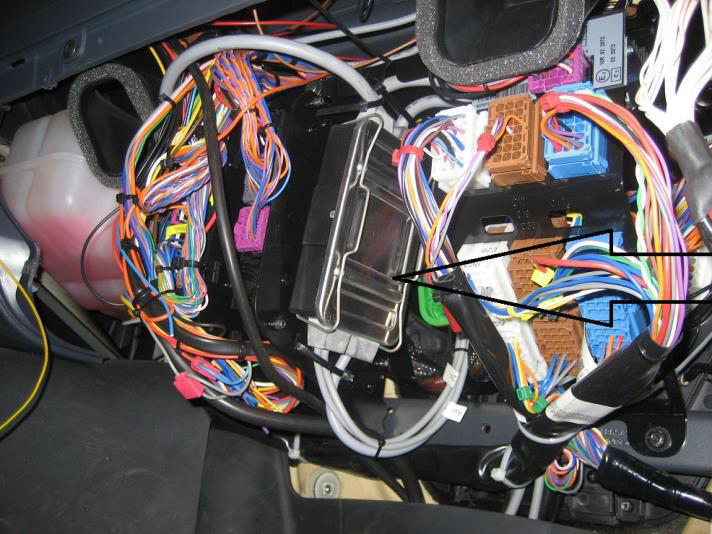

FMC640 og FMC650 Enhet:
Modulen kan monteres skjult og må monteres beskyttet fra fuktighet og ekstremt høye temperaturer, ikke over +60 ̊C. Modulen skal festes enten med strips, skruer eller borrelås.





 UTSTYRSTILKOBLING:
Frontplog her kobles flyt til gul ledning løs kontakt.
Sideskjær/Vinge her kobles flyt til rosa ledning på løs kontakt.
Underskjær kobles til lilla ledning på løs kontakt.
Etterhengdende strøapparat kobles til brun ledning 17.
Annet utstyr kan kobles på blå kabel pinne 7.

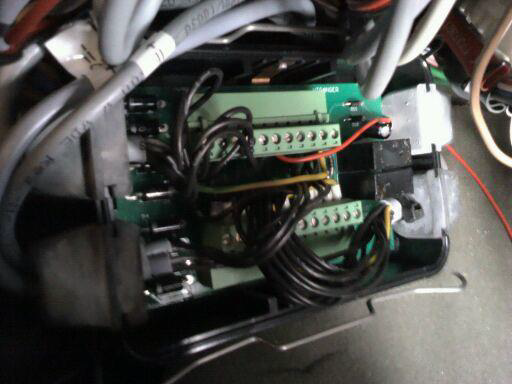

• På plogstyringer fra Egil Eng vil du finne en boks inne i dashbordet. Inne i boksen er det skrukoblings skinner og vi finner flyt på punkt 7 på den ene skinnen, bare å måle seg frem.

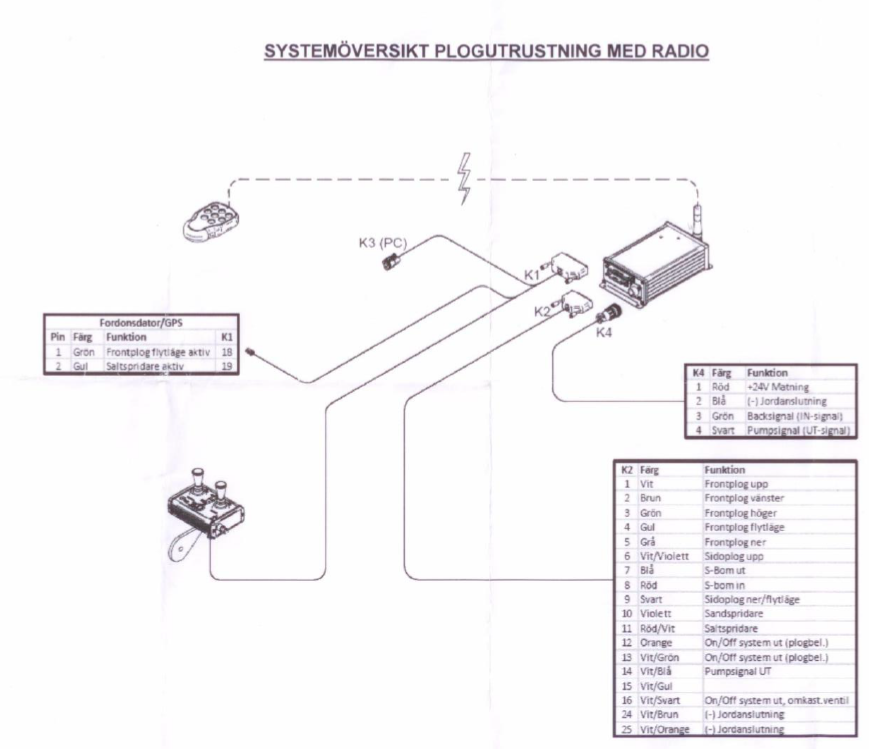

• På plogstyringer fra Mähler MC2 skal det ligge elektronikk klart for henting av disse signalene med merkede kabler eller en enkel «switch» som kan hente ut signal. På MC3 styringen henger det ut merkede kabler for signalene.

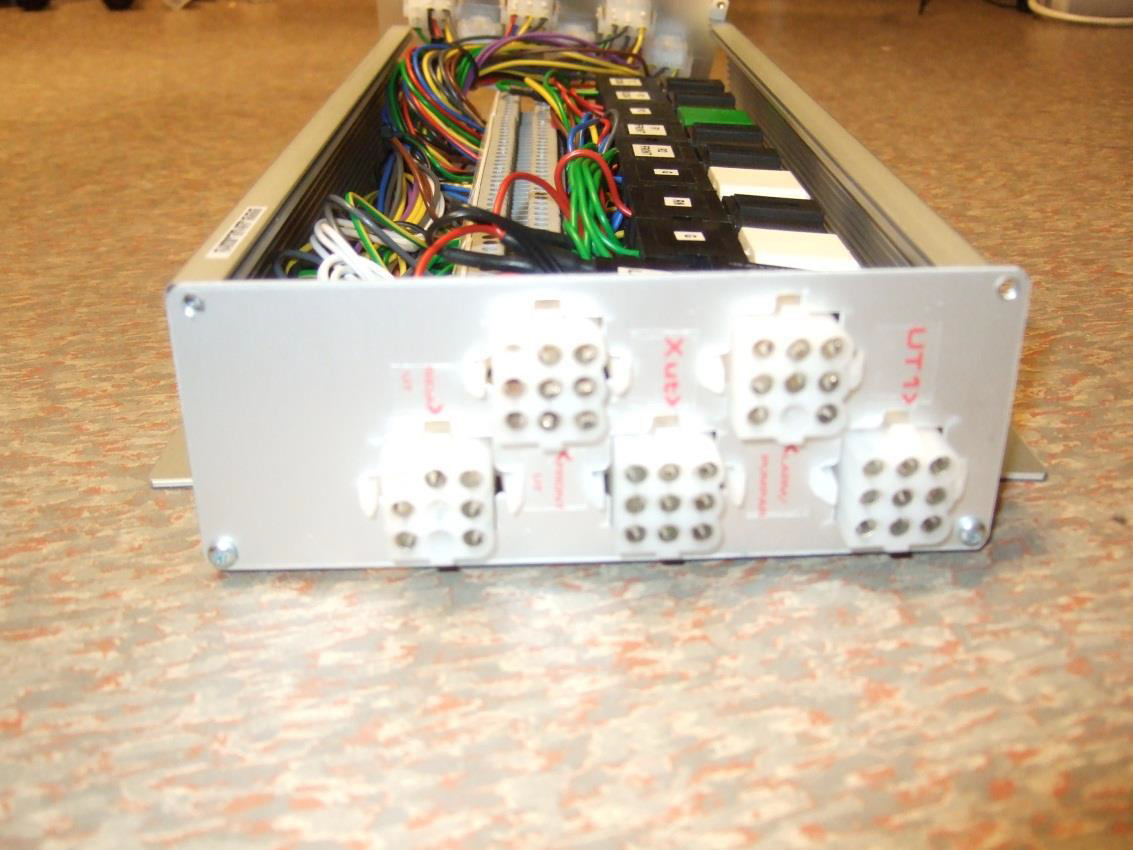

• På Plogstyringer fra Zetterbergs vil du finne en metallboks ofte montert bak passasjersetet eller i rommet bak, denne har 4 kontakter på den ene siden og 6 på den andre. Her vil du finne en 9 polig kontakt som heter Joystick Front, på denne er pinne 7 flytsignal.
• På biler med en annen plogstyring må vi lete etter et punkt der det kommer pluss nå plogen settes i ”flyt”.










FLEETZEEK MED SALTSPREDER:
Epoke spreder kobles til på undersiden av betjeningspanelet kobles inn på Port 1 på Teltonika enheten. Det er kun X1 og X2 paneler som støttes.
Sprederen må være programmert til å levere 15430 protokoll.
Fallköping spreder kobles til på kontakten som henger ut av styringsboksen, ofte montert i rommet bak passasjerdøren , med kabel D338020 og kobles inn på Port 1 på Teltonika enheten.

SPREDEREN MÅ VÆRE PROGRAMMERT TIL Å LEVERE CEN PROTOKOLL


Schmidt spreder kobles til kontakt som kommer fra et Y-ledd koblet mellom kabel til betjeningspanel og spreder, hvis denne mangler på eier bestille Y-ledd fra AEBISCHMIDT Norge. Her brukes kabel D338025 og kobles inn på Port 1 på Teltonika enheten.
Sprederen må være programmert til å levere EN-15430 protokoll.

DET ER MULIG AT NOEN SPREDERE IKKE ER RIKTIG SATT OPP, MEN DET FÅR EIER TA MED OSS ELLER LEVERANDØR.

FULLFØRING AV MONTERING:
Etter montering må det sjekkes at enheten fungerer som den skal.
Alt av utstyr som er tilkoblet må rapporteres inn til Zeekit sammen med evt. Dosering og bredde på spredere uten datafangst og materialtype.
Ved spørsmål kontaktes ZEEKIT AS på tlf. +47 66 80 48 42.
