Montering av FMC230/Trådløs kortleser

1. Formål

Denne instruksen beskriver korrekt montering av Zeekit FMC230 GPS-enhet i kjøretøy.

2. Kontroll av produsentkrav

Før installasjon av FMC230 skal montør kontrollere om kjøretøyprodusenten har spesifikke krav til tilkobling av ekstrautstyr.
Dersom produsenten krever bruk av dedikerte tilkoblingspunkter eller påbyggingsgrensesnitt, skal disse benyttes i henhold til gjeldende produsentretningslinjer.
Hvis det ikke foreligger spesifikke krav, skal standard monteringsprosedyre følges.

3. Montering

3.1 Lokalisering av batteri
Finn kjøretøyets batteri. Batteriet er normalt plassert i motorrommet.

3.2 Plassering av enhet
Plasser FMC230-enheten på siden av eller oppå batteriet ved hjelp av den forhåndsmonterte dobbeltsidige tapen på undersiden av enheten.

3.3 Elektrisk tilkobling
Koble enhetens ledninger som følger:

• Rød ledning (+) til positiv batteripol eller produsentgodkjent tilkoblingspunkt.
• Sort ledning (−) til negativ batteripol eller produsentgodkjent jordingspunkt.

Alle tilkoblinger skal utføres i henhold til kjøretøyprodusentens anbefalinger.

4. Kjøretøy med batterivakt

Viktig: På kjøretøy som er utstyrt med batterivakt skal den sorte ledningen (−) kobles til et godkjent chassis-jordingspunkt og ikke direkte til batteriets negative pol.

Jordingspunkt finnes normalt i nærheten av batteriet.

5. Dokumentasjon

Dersom enheten ikke er merket med registreringsnummer, skal følgende dokumenteres:

• Serienummer på FMC230-enheten (fotograferes)
• Kjøretøyets chassisnummer

Dokumentasjonen sendes til: support@zeekit.no

6. Support

Ved spørsmål knyttet til installasjon eller teknisk utførelse, kontakt Zeekit Support: Telefon: 66 80 48 40

7. Trådløs kortleser.

Kortleseren er koblet sammen med GPS som ligger i samme pose/kit.

Dette gjøres før utsendelse til kunde/bruker/samarbeidspartner.

Begynn med å sette inn batteri i kortleseren, sett sammen dekslene og fest klistrelapp/borrelås på baksiden.

Vent ca. 2-5 min og deretter hold inne rød knapp i 5 sekunder. Lampene begynner å blinke rødt.

Kortleseren er nå klar til bruk.

8. Referansebilder

Bildene i dokumentet viser eksempler på:

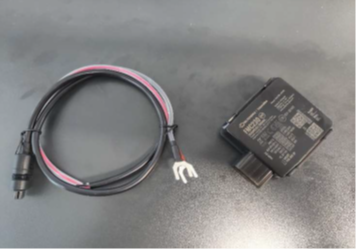

• Standard FMC230-enhet med kabelsett

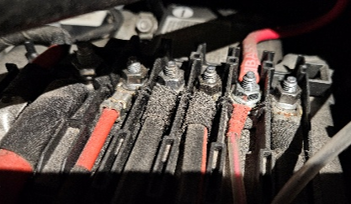

• Tilkoblingspunkter for pluss og minus/jord

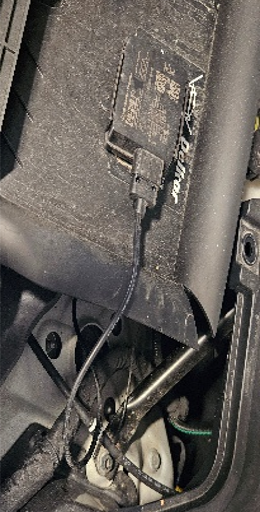

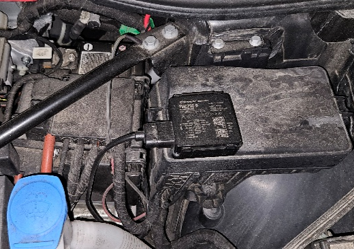

• Eksempler fra ulike kjøretøymodeller (bl.a. Tesla Model Y og Skoda Enyaq)
